Band 20 lte

Частоты

Оба вида сети работают на разных частотах в зависимости от локации. В некоторых странах используется несколько диапазонов (Band). Следует также учитывать, что не все устройства поддерживают все существующие бенды.

Нумерация FDD – 1-31. Диапазон TDD находится в пределах 33-44. Рассмотрим, что такое бенд 20. Это диапазон, используемый в Европе и России. Для этих локаций также часто подходят бенды 3, 7 и 38.

К примеру, Мегафон работает сразу на таких частотных полосах:

Следует учитывать, что есть и региональные LTE-операторы, и некоторые из них используют совершенно другие бенды.

Чем отличаются телефоны, поддерживающие LTE

Отличаются они набором частот (band), которые поддерживает встроенный модем, а также перечнем дополнительных функций LTE (FDD и TDD стандарт, SVLTE и так далее). И очень часто в смартфонах, которые выпускаются только для китайского рынка, поддержка LTE-частот урезана. У них, как правило, не работает 4G на диапазоне 800 Мгц (вместо этого добавляется поддержка CDMA), иногда ещё и на 2600 МГц. То есть использовать LTE в них можно, но в некоторых городах подключиться к сигналу сотовой вышки не удастся. Нужно учитывать данный нюанс и покупать именно Global-версии смартфонов, планшетов (хоть и стоят они несколько дороже).

Телефоны поддерживающие ЛТЕ

Ещё одно отличие — пропускная способность. Самые первые телефоны с 4G вышли ещё в 2010 году. И они умели работать только с одной частотой одновременно. Поэтому и скорость передачи данных у них редко превышала показатели в 20 Мбит/с.

А оптимизация ПО в новых телефонах также позволила примерно в 4 раза снизить скорость отклика (пинг). И сейчас LTE-подключение позволяет даже активно играть в онлайн-игры.

Итого, LTE — технология, которая позволяет смартфону или планшету пользоваться всеми преимуществами высокоскоростной беспроводной передачи данных в сотовых сетях 4-го поколения. Примерно 90% из всех продаваемых сегодня гаджетов по умолчанию поддерживают данную функцию. И именно ей следует отдавать предпочтение пользователям при веб-серфинге.

Скорость 4G

Стоит понимать, что реальная скорость соединения почти всегда отличается от номинальной. В теории не учитываются такие факторы, как ландшафт, удаленность сотовых станций или пребывание пользователя в здании, — подобные условия создают помехи подключению и значительно снижают его качество.

Быстрота передачи данных также зависит от загруженности оператора: чем больше пользователей имеют доступ к сетям четвёртого поколения, тем ниже показатели скоростных качеств. Скорость интернет-соединения в беспроводных сетях определяется шириной диапазона частот, а также реализацией дуплекса связи.

Данные характеристики зависят от оператора. Хотя некоторые провайдеры гарантируют показатели в 300 Мбит/с, в среднем реальная скорость составляет всего 75 Мбит/с (Tele2, MTS и Билайн).

Уже упомянутый тандем Beeline и Megafon недавно начал переход к стандарту LTE-advanced, который позволил увеличить скорость до 160 Мбит/с в некоторых точках покрытия.

Сейчас такой стандарт представлен в Москве и Санкт-Петербурге, но регионам его ждать придётся долго: тотальное распространение 4G+ по всей территории России сейчас невозможно по двум причинам.

Первая заключается в стоимости требуемого оборудования, а вторая (вытекает из предыдущей) — в том, что при увеличении зоны покрытия будет расти нагрузка на уже имеющиеся сотовые вышки, то есть средний показатель скорости будет только уменьшаться.

Так как быстрота соединения зависит от ширины частотного диапазона, можно сказать, что сегодня в наиболее выгодном положении находится Мегафон, который после поглощения Yota к собственным частотам добавил каналы приобретённой компании.

Теоретически сеть Megafon может работать на канале в 40 МГц и разгоняться в режиме FDD до 300 Мбит/с, но, так как часть канала отдаётся абонентам дочерней Йоты, реальная скорость составляет примерно 100 Мбит/с.

Если сравнивать сети третьего и четвёртого поколений, то у последних скорость в несколько раз больше: средние 80 Мбит/с против максимальных 3 Мбит/с. HSPA+ смогла разогнать 3G до 45 Мбит/с, но данные показатели все равно отстают от 4G.

Какие телефоны поддерживают опцию

Чтобы понять, поддерживает ли смартфон эту функцию, узнайте в характеристиках, какой в нем установлен модем. Если модем LTE 6+ категории, то опция будет работать. Если же LTE Cat. 4 и более низкие, то быстрый интернет может работать в нем лишь по одноканальному режиму.

Большинство устройств компании Samsung и Xiaomi способны объединять каналы LTE.

У Huawei же все зависит от того, какой используется чипсет. Простые бюджетные модели, работающие на чипах SD425 или MT6739, оснащены простыми модемами LTE Cat. 4. А вот более дорогие устройства с чипами SoC и более новыми способны агрегировать диапазоны частот.

Apple поддерживает функцию во всех моделях, начиная с 6S.

LTE модемы разных категорий обладают разными способностями в агрегировании. Например, Cat.6 способен объединить два канала по 20 МГц для достижения скорости в 300 Мбит/c.

Cat.9 объединяет уже целых три «туннеля» и достигает максимально возможную скорость передачи данных в 450 Мбит/c. Устройства Cat. 12 могут достигать скорости в 600 Мбит/с.

Модемы категории 16 добиваются гигабитной скорости. А современные устройства выше 20 категории объединяют до 7 каналов и добиваются скорости в 2 Гигабит в секунду.

Помимо модели смартфона нужно учитывать и возможности самого оператора связи. Каким бы современным не было ваше устройство, если у оператора недостаточно вышек, его сети перегружены, а диапазон слишком узок, скоростной интернет вряд ли получится.

Как увеличить ширину канала Wi-Fi

Влиять на полосу пропускания сигнала можно практически в любом модеме, а операцию необходимо проводить, зайдя в параметры точки доступа. Выбор частоты делается следующим образом (на примере Tp-link):

Запустить браузер. Написать в верхней строчке адресов: 192.168.1.1 (или 0.1).
Зайти в настройки от имени администратора: ввести стандартное слово «admin» в графах имени пользователя и кода.
Найти в левой колонке меню «Беспроводной режим», открыть его параметры.
Кликнуть на надпись «Ширина канала» (или Bandwidth на английском языке), перейти на Wi-Fi 20 или 40.
Сохранить. После внесенных изменений лучше перезагрузить маршрутизатор.

Для изменения полосы частот на смартфоне и планшете нужно дополнительно скачать и установить приложение Wi-Fi Analyzer и выбрать в списке свободный канал. Для хорошей работы сети рекомендуется настроить непересекающийся номер (1, 6 или 11), который бы отличался от остальных доступных Wi-Fi в помещении. Затем можно производить действия в роутере.

Обратить внимание! Для каждой модели роутера существуют небольшие отличия в инструкции по установке и работе в конфигураторе, однако все действия ведутся через web-интерфейс.
У современного пользователя шире возможности выбора интернет-провайдера

Полоса частот Wi-Fi 20 или 40 выбирается с учетом количества подсоединенных приборов и специфики связи. Пользователь может как установить полосу частот по умолчанию, так и воспользоваться возможностью своего роутера и сменить ее на более оптимальную в текущих обстоятельствах.

Важен ли BAND 20 Xiaomi?

Скорость интернета на телефоне Сяоми зависит от двух основных факторов: какой используется оператор, и какое устройство используется для подключения к интернету. Например, в описании сети вы можете увидеть 4G+ или LTE-Advance. Это значит, что сеть, которую вы используете, поддерживает высокую скорость мобильного интернета.

Какие частотные диапазоны используется в России?

В России для сетей LTE используются диапазоны:

B1 (FDD2100),
B3 (FDD1800),
B7 (FDD2600),
B20 (FDD800),
B38 (TDD2600).

Band 3 – это диапазон со средним распространением сигнала, а Band 7 – низким. Оба диапазона поддерживаются большей частью смартфонов.

Band 20 с частотой 800 МГц является низкочастотной полосой, но благодаря высокому распространению сигнала, ее лучше использовать для покрытия на больших и плохо урбанизированных территориях.

Band 38 с частотой 2600 МГц предназначен для густонаселенных районов, где важно одновременное обслуживание большого числа пользователей. Здесь скорость передачи будет самой высокой, но это пока относится к новым стандартам связи

Важно наличие или нет?

С точки зрения потребителя, важно иметь телефон, поддерживающий все перечисленные частоты. Смартфоны, которые доступны на нашем рынке и продаются в официальных магазинах, в большинстве случаев поддерживают эти частотные полосы

Но, не все пользователи решают купить телефон в России, предпочитая заказать более дешевый вариант из Китая. Поэтому, тут стоит учитывать, что смартфоны из Китая в основном не поддерживают BAND 20, поэтому перед покупкой необходимо тщательно проверять наличие нужных частотных диапазонов.

Если вы выбираете телефон Xiaomi и вам важна скорость интернета, тогда в идеале чтобы в спецификации была указана поддержка этих четырех бэндов: 3, 7, 20 или 38. Минимум должно быть наличие диапазонов – 3 и 7. Отлично, если будет – 3, 7 и 20.

Например, в спецификации Redmi Note 3 Pro указана поддержка: FDD-LTE B1/B3/B4/B5/B7/B8 и TDD-LTE B38/B39/B40/B41.

Объединение частот и решение проблемы

Можно использовать несколько бэндов в паре, B3 работает вместе с B20. Например, если взять максимальную конфигурацию оператора Мегафон, то это объединение трёх частот: 20 МГц из B3 и 20+20 МГц из B7.

Поэтому, оператор мобильной связи просто не работает только на одной частоте, и при агрегации одна полоса идет в паре с другой. Это нормальная практика для большинства операторов связи в Европе. То есть, если ваш смартфон Xiaomi не поддерживает Band 20, то в 70% случаев – вы не останетесь без LTE, так как Band 20 одновременно работает с диапазонами B3 или B7.

Как проверить наличие band 20 в телефоне Xiaomi?

Наличие LTE B20 необходимо проверять в спецификации конкретного устройства.

Для упрощения задачи, предлагаем вам полный список телефонов Xiaomi с поддержкой band 20. Актуальность списка – 2019 (февраль).

Redmi 3s Global (код устройства: land).
Redmi Note 3 Special edition (kate).
Redmi Note 4(X) (mido).
Redmi 4X (santoni).
Redmi 4A (rolex).
Mi Note 2 (scorpio).
Mi Mix 2 (chiron).
Mi Mix 2s (polaris).
Mi Mix 3.
Redmi Note 5A (ugg).
Redmi 5A (riva).
Redmi 5 (rosy).
Redmi 5 Plus (vince).
Redmi Note 5 (whyred).
Redmi 6 Global (cereus)
Redmi 6A.
Redmi S2 (ysl).
Redmi GO.
Redmi Note 6 Pro (tulip).
Xiaomi Mi 8 (dipper).
Mi 8 Explorer (ursa).
Mi 8 Pro (equuleus).
Mi 8 Lite.
Mi Max 3 (nitrogen).
Pocophone F1 (beryllium).
Mi A1.
Mi A2.
Mi A2 Lite.

Всего на данный момент поддержка band 20 есть в 28 телефонах Сяоми. В списке нет флагмана Mi 6. Этот факт в свое время вызвал бурю недовольства у его владельцев, которые сотнями оставляли гневные отзывы на официальном форуме MIUI. Почему Xiaomi не включила поддержку этого бэнда для своего флагмана остается загадкой.

Band 20 – что это значит и что подразумевается под данным понятием – вопрос, интересующий владельцев смартфонов. Чтобы получить доступ к скоростному интернету, требуется поддержка специальных частот. Это известно многим. Но мало, кто знает, что это такое и чем отличаются бенды. Какие категории часто существуют. Как проверить показатель и нужен ли качественный канал связи. Ответы на вопросы описаны ниже.

Есть ли разница между показателями 20 и 40 МГц на практике

Таким образом, из пункта выше становится ясно, что несмотря на то что большая частота пропускает сигнал лучше, она же влияет на соседние электронные устройства и снижает качество подключения. И чем шире полоса, тем вероятнее риск возникновения конфликта с другими Wi-Fi устройствами.

Принимая написанное во внимание, нужно:

ставить 20 МГц, когда интернетом пользуются в многоквартирном доме;
40 МГц — когда в частном помещении без соседей и при слабом, нестабильном сетевом соединении.

В каждом индивидуальном случае подходит своя ширина 20 или 40 МГц Wi-Fi, так как следует учитывать местные условия. Основная рекомендация — поэкспериментировать самостоятельно: сначала настроить 20, затем оставить на пару дней 40 МГц, сравнить.

Совет. При отсутствии должного понимания различий между каналами следует оставить в роутере автоматическое определение частот. Если со связью нет серьезных проблем, модем будет успешно регулировать пропускную способность без вмешательства пользователя.

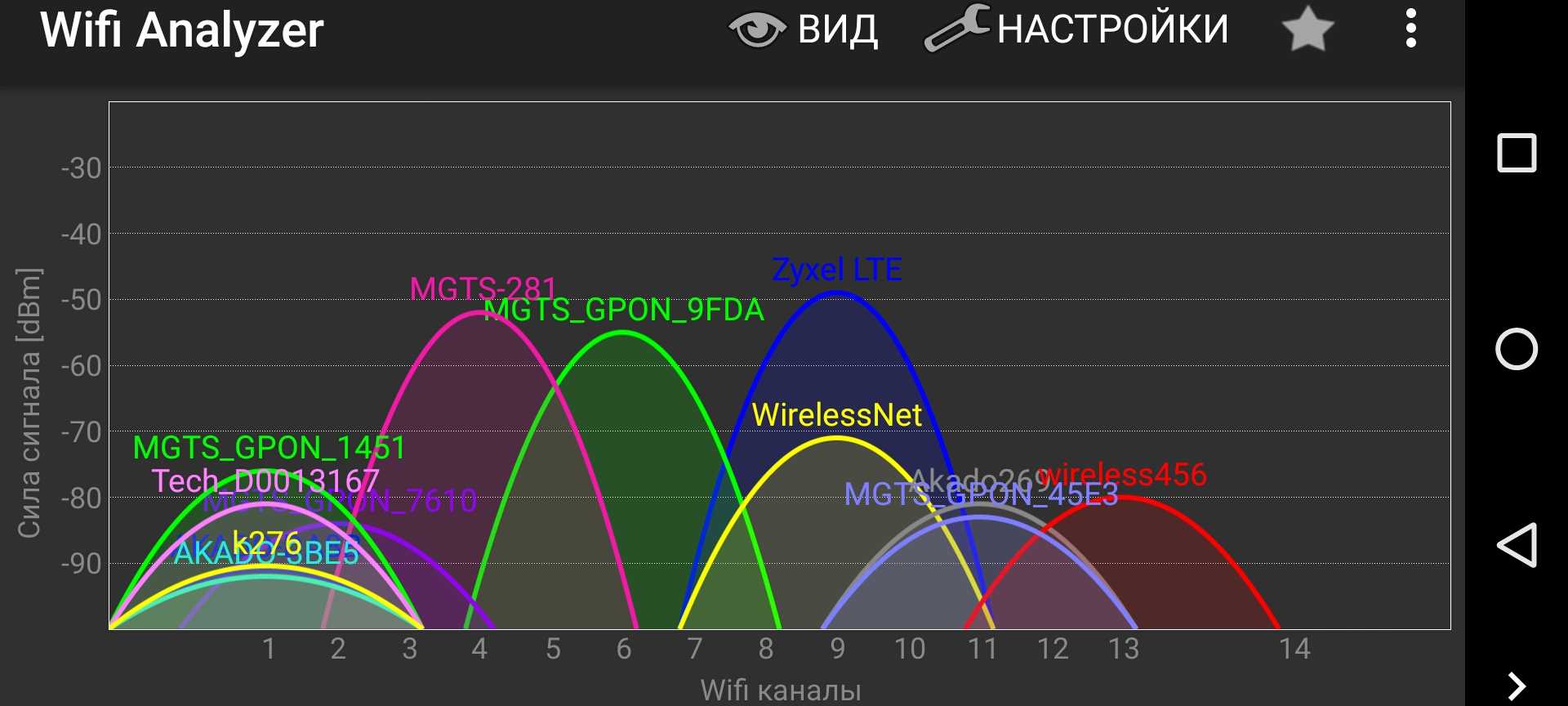

Беспроводной интернет имеет разные каналы и диапазон частот

Проверка скорости интернет-соединения

Оценить скоростные возможности интернета в конкретном ноутбуке можно следующим способом:

Открыть Центр управления сетями и общим доступом.
Кликнуть на Изменения параметров адаптера и найти активную сеть.
С помощью правой кнопки мышки вывести на экран свойства и состояние Wi-Fi.
Посмотреть предельную скорость, которую может поддерживать сетевой адаптер компьютера. При необходимости интернет-карту можно заменить.

Чтобы сделать такую проверку для телефона, потребуется приложение, например, speedtest.net.

Узнать уровень сигнала 3G/ 4G с помощью планшета/ смартфона.

Измерить уровень сигнала можно и на смартфоне/ планшете, вот как это сделать на гаджетах с операционной системой Андроид.

Зайдите в Play Market.

С помощью поиска найдите программу «Network signal Info» и установите ее.

Откройте ее после установки, выберите меню «Мобильный» и на графике или в строке «Уровень сигнала» вы можете увидеть значения уровня сигнала.

Таким образом можно без труда узнать качество сигнала 3G/ 4G (LTE).

Определение в интерфейсе модема.

Информацию о качестве сигнала можно получить практически на любом 3G/ 4G модеме. Запустите программу для работы модема или зайдите на веб интерфейс, в меню «Настройки» выберите пункт «Информация о модеме», в нем вы увидите строку «Уровень сигнала».

В модемах Мегафона, запустите программу «Мегафон | модем» нажмите кнопку «Справка» — «Диагностика».

Откройте меню «Состояние сети». В ней вы увидите уровень сигнала модема (RSSI).

С помощью сторонних программ.

Измерить уровень сигнала 3G/ 4G модема можно так же сторонними программами, например Mobile Data Monitoring Aplication (MDMA).

Внимание!!! для работы программы Mobile Data Monitoring Aplication (MDMA) нужно закрыть родную программу 3G/ 4G модема. Вы должны увидеть такую картину, где в сроке RSSI будет указан уровень сигнала

Вы должны увидеть такую картину, где в сроке RSSI будет указан уровень сигнала.

Если программа отработала не корректно, посмотрите в диспетчере задач, какой порт использует ваш 3G/ 4G модем.

Затем создайте ярлык программы.

В свойствах ярлыка укажите COM порт который использует модем.

Теперь можете запускать ярлык программы.

Минус этой программы в том, что она подходит для большинства 3G модемов, но не 4G.

Частотные диапазоны российских операторов связи

Распределение полос радиочастот между операторами и радиослужбами указано в Постановлении Правительства РФ №1203-47 от 18.09.2019г.

Для своей деятельности российские операторы используют абонентские и технические диапазоны частот. К последним относятся радиорелейные линии, с помощью которых базовые станции сотовых операторов передают информацию между собой. Для этого выделяют частоты в диапазоне 5-80 ГГц. Ваши мобильные устройства работают на других каналах, поэтому радиорелейные линии с ними не взаимодействуют.

Абонентские диапазоны делятся на всем известные: GSM-900/1800 (2G), UTMS (3G), LTE (4G), 5G и промежуточные технологии типа GPRS (2,5G), EDGE (2,75G) и HDSPA (3,5G). Они используют диапазоны частот от 790 до 2700 МГц. Чем ниже частота, тем больше зона покрытия передатчика, чем выше частота, тем лучше радиоволны огибают препятствия и проникают сквозь стены.

Рассмотрим подробнее стандарты и протоколы передачи данных сотовых операторов России.

Частоты GSM (2G) в России

Первую цифровая, а не аналоговую, технологию передачи данных 2G запустили в 1991 году в Финляндии. В Россию она пришла лишь в конце 90-ых. Сейчас GSM в России делится на два вида:

GSM-900 работает в двух диапазонах:
- базовые станции мобильных операторов используют частоты 925-960 МГц;
- абонентские устройства используют частот 890-915 МГц;
GSM-1800:
- базовые станции мобильных операторов используют частоты 1805-1880 МГц;
- абонентские устройства используют частот 1710-1785 МГц.

GSM-1800 чаще использую в городских условиях, радиоволны лучше проникают в квартиры и огибают постройки.

GSM-900 актуальнее для сельских поселений и загородных трасс потому что передатчик покрывает большую зону.

Частоты UMTS (3G) в России

В 2007 году сотовые операторы большой тройки получили лицензии на использование технологии UMTS (3G) в России. Сейчас они работают в 2 диапазонах частот:

2110-2170 МГц для базовых станций и 1920-1980 МГц для абонентских устройств. Этот диапазон появился первым и получил наибольшее распространение в России. Для некоторых операторов он остается единственным для населенных пунктов с населением до миллиона человек.
925-960 МГц для базовых станций и 880-915 МГц для абонентских устройств. Этот диапазон начали использовать позже, чтобы увеличить зону покрытия и минимизировать воздействие других РЭС. На этих частотах также работает GSM-900. Частоты регистрируются через ФГУП «Главный радиочастотный центр» так, чтобы технологии и операторы не могли помешать друг другу. UMTS-900 в основном использует ПАО «Вымпел-Коммуникации» (Билайн).

Частоты LTE (4G) в России

Несмотря на то, что о создании 4G в Европе заговорили 11 лет назад, в Российских регионах стандарт закрепился лишь 5 лет назад. Всего в России разрешено использовать 4 диапазона для технологии LTE (4G):

2600-2700 МГц для базовых станций и 2500-2600 МГц для абонентских устройств. Диапазон появился первым для 4G в России и до сих пор наиболее распространен. Его используют все операторы федеральной четверки.
790-820 МГц для базовых станций и 820-880 МГц для абонентских устройств. Второй по распространенности диапазон. Его активно используют ПАО «МегаФон», ООО «Т2 Мобайл» и ПАО «Вымпел-Коммуникации» (Билайн)
1800-1880 МГц для базовых станций и 1710-1785 МГц для абонентских устройств. Этим диапазоном пользуются все операторы связи, но особенно его предпочитает ПАО «Мобильные ТелеСистемы».
450-457 МГц для базовых станций и 460-467 МГц для абонентских устройств. Диапазон запущен для развития сетей беспроводного широкополосного доступа в РФ, его использует ООО «Т2-Мобайл».

Частоты 5G в России

Технология 5G уже работает в нескольких странах мира. В России она находится на стадии тестирования. Для этого Государственная комиссия по радиочастотам выделила диапазон 25-29,5 ГГц. Указанные частоты не пригодны для коммерческого использования и будут использоваться только в тестовом режиме.

Вокруг постоянных частот 5G в России до сих пор ходят споры. Во всем мире для этой технологии выделен диапазон 3,4-3,8 ГГц. В нашей стране это невозможно, потому что тогда 5G будет мешать стратегическим предприятиям и государственным ведомствам Российской Федерации. По данным СМИ, Президент России согласился с письмом Совета Безопасности РФ о том, что диапазон 3,4-3,8 ГГц следует оставить за государством.

В качестве альтернативы закрытому правительственному диапазону, Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации предложило другой – 4,4-4,99 ГГц. Даже если какое-то конкретное решение по этому поводу уже принято, никаких официальных заявлений и документов до сих пор нет.

Как узнать параметры LTE своего 4G-сигнала

Существует несколько способов, как протестировать свой 4G-сигнал. Наибольшей популярностью пользуются следующие методы:

тестирование при помощи USB-модема;
использование iPhone;
уточнение информации у мобильного оператора.

Обратите внимание! Все перечисленные мобильные операторы завоевали хорошую репутацию благодаря качественной связи и беспроводному Интернету, а также заботливому отношению к своим пользователям. В случае возникновения вопросов можно позвонить в круглосуточную техподдержку

Тестирование с использование USB-модема

Самый надежный способ тестировать частоты LTE B3 — это использовать дополнительно USB-модем. Принцип определения частоты диапазона везде одинаковый, несмотря на то, что каждый оператор использует разные модемы, оснащенные разными прошивками. Для определения параметров сети достаточно зайти в веб-оболочку модема и поочередно начать ограничивать диапазоны подключения.

Тестирование мобильной сети с помощью USB-модема

В примере ниже тестирование проведено с использованием одного из самых популярных модемов Huawei и мобильным оператором «Мегафон». Как определить частоты ЛТЕ «Мегафон»:

Вставить сим-карту в разъем сетевого оборудования, после чего подключить его к ПК.
Пользователь должен включить программу настройки модема.
Далее нужно пройти путь: «Настройки» — «Сеть».
Во вкладке «Тип сети» установить режим «Только LTE», а в поле «Диапазон LTE» активировать один из предлагаемых диапазонов: B40 (TDD 2300), B1 (FDD 2100), B38 (TDD 2600), B3 (FDD 1800), B20 (FDD 800), B7 (FDD 2600) и B8 (FDD 900). В скобках указывается используемый частотный диапазон.
Чтобы изменения вступили в силу, нужно их сохранить, нажав «Ок». Модем попробует подключиться к мобильной сети, используя установленный пользователем диапазон. Если попытка удачная, значит оператор поддерживает заданную в настройках частоту.
Необходимо повторить несколько раз 4 и 5 пункты для каждого диапазона LTE 2600.

Обратите внимание! Специалисты настоятельно рекомендуют проводить проверку в том месте, где несколько позже будет установлена антенна

Использование iPhone для тестирования

Второй эффективный способ определить параметры мобильного Интернета — использование встроенных программных инструментов iPhone. Инструкция выглядит следующим образом:

Деактивировать беспроводной Wi-Fi.
В приложении «Телефон» ввести команду *3001#12345#*, после чего нажать на «Вызов».
На экране смартфона отобразится «Field Test». Далее пользователь должен перейти во вкладку «Serving Cell Info».

Результат — напротив строки «Freq Band Indicator» будет отображаться значение частотного диапазона.

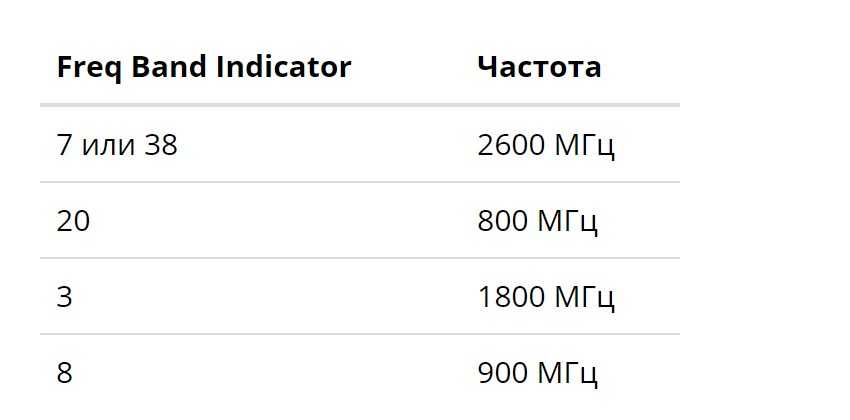

Соответствие параметра Freq Band и частного диапазона

Необходимо также осознавать, что на экране отображается значение диапазона, который используется смартфоном в конкретный промежуток времени. Если параллельно доступно несколько частотных диапазонов, то будет отображаться с высоким уровнем сигнала.

Когда человек находится в помещении, то скорее всего смартфон подключится к частоте 800 МГц. Обусловлено это тем, что частота обладает высокой пропускной способностью. На открытой местности есть все шансы поймать частоту 2600 МГц. Данный частотный диапазон обладает плохой проникающей способностью, но при этом высокой скоростью передачи данных. Именно поэтому тестирование настоятельно рекомендуется проводить в одном месте, где будет устанавливаться антенна.

Внимание! Последний способ подразумевает осуществление звонка мобильному оператору. Мобильный Интернет стремительно развивается и имеет немало преимуществ, из недостатков выделяют дороговизну

Появляются новые технологии, но не все гаджеты их поддерживают, поэтому нужно знать, как протестировать свой девайс на работоспособность той или иной опции

Мобильный Интернет стремительно развивается и имеет немало преимуществ, из недостатков выделяют дороговизну. Появляются новые технологии, но не все гаджеты их поддерживают, поэтому нужно знать, как протестировать свой девайс на работоспособность той или иной опции.

Итоги

Зная особенности агрегации частот, и что это такое в телефоне, можно принять решение об актуальности включения опции. После подключения владельцы Хуавей могут рассчитывать на повышение скорости до 1,4 Гбит/с, а Самсунга (к примеру, в S10) до 2 Гбит/с. Теоретически для получения таких скоростей оператор должен предоставлять Интернет по технологии 5G.

Еще один минус — плохая приспособленность к текущим условиям эксплуатации. В распоряжении у современных смартфонов имеется небольшой объем диапазонов, которые можно объединить. В результате смартфоны получают узкие полосы, редко достигающие 20-30 МГц. Если в эту полосу помещается только пара каналов, то тип LTE уже не имеет значения, ведь добиться более высокой скорости все равно не получится.
